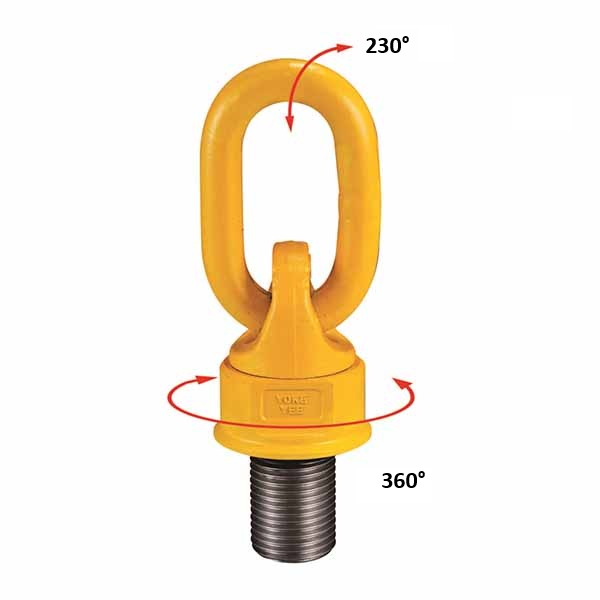

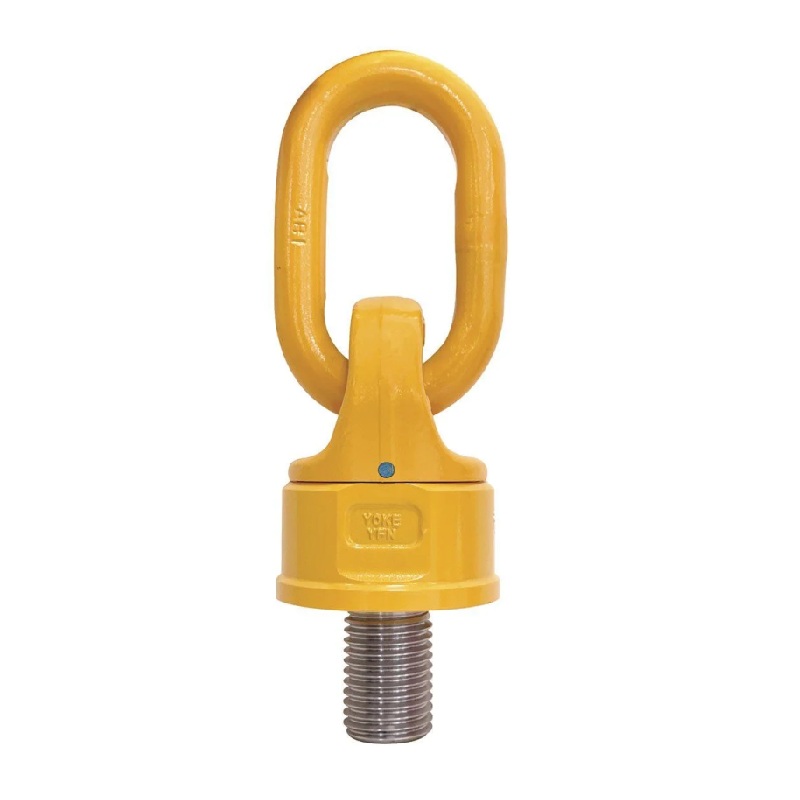

Inel de ridicare rotativ articulat 8-271
Punct de prindere rotativ cu inel, pe rulmenți, utilizat la ridicarea sarcinilor. Se montează pe sarcină direct prin gaura filetată.
Factor de siguranță 4:1.
Inelele de ridicare rotative Grad 100 sunt fabricate din oțel aliat, forjat, călit și temperat.
Rotire 360° și funcție de pivotare la 90°.
Sunt testate individual la 2,5 ori WLL.
Fabricate și testate în conformitate cu EN1677-1.
Rezistență la oboseală de 20.000 cicluri la WLL de 1,5 ori.
| Brand |
Yoke |
|---|
Descriere
Descriere

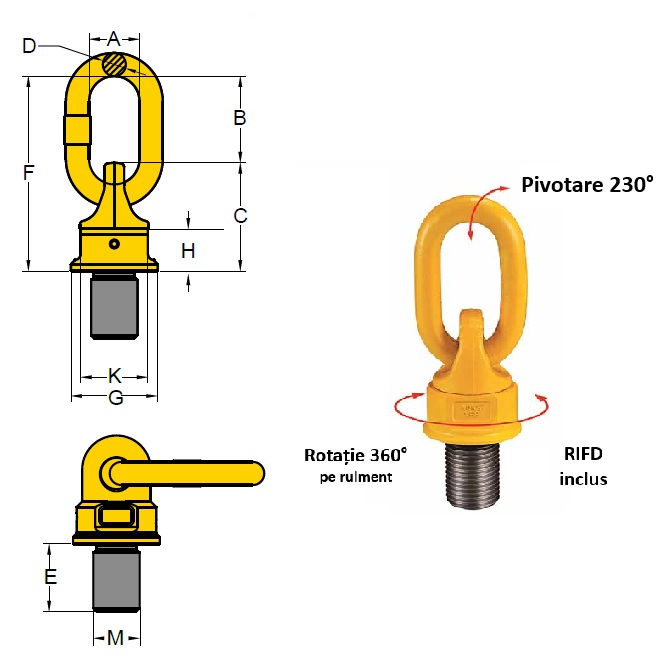

| Cod. | WLL | Tip filet | Dimensiuni (mm) | Cuplu de strangere | Masa | ||||||||
| X (Y) [Z] | M | E | TPI | G | C | K | F | D | B | A | Nm | kg | |
| 8-271-003 | 0.4 (0.4) [0.6] | M 8 | 12 | 1.25 | 35 | 40 | 30 | 72 | 8 | 32 | 29 | 10 – 40 | 0.2 |
| 8-271-004 | 0.6 (0.6) [0.9] | M 10 | 15 | 1.5 | 35 | 40 | 30 | 72 | 8 | 32 | 29 | 10 – 40 | 0.2 |
| 8-271-006 | 0.7 (0.7) [1.2] | M 12 | 18 | 1.75 | 40 | 45 | 36 | 95 | 10 | 50 | 35 | 15 – 40 | 0.3 |
| 8-271-013 | 1.5 (1.5) [2.6] | M 16 | 24 | 2 | 46 | 54 | 41 | 104 | 13 | 50 | 38 | 45 – 130 | 0.5 |
| 8-271-020 | 2.5 (2.5) [4] | M 20 | 30 | 2.5 | 62 | 68 | 55 | 122 | 13 | 54 | 38 | 100 – 170 | 1.0 |
| 8-271-035 | 4 (4) [7] | M 24 | 36 | 3 | 78 | 88 | 70 | 154 | 19 | 66 | 40 | 190 – 280 | 2.2 |
| 8-271-060 | 6 (6) [10] | M 30 | 46 | 3.5 | 90 | 120 | 80 | 206 | 22 | 86 | 50 | 270 – 600 | 4.5 |
| 8-271-067 | 6.7 (6.7) [12] | M 30 | 46 | 3.5 | 90 | 120 | 80 | 206 | 22 | 86 | 50 | 270 – 600 | 4.5 |
| 8-271-080 | 10 (10) [15] | M 36 | 55 | 4 | 90 | 120 | 80 | 206 | 22 | 86 | 50 | 270 – 600 | 4.6 |
| 8-271-120 | 13 (13) [17] | M 42 | 64 | 4.5 | 98 | 122 | 84 | 235 | 25 | 110 | 65 | 350 – 800 | 5.5 |
| 8-271-130 | 14 (16) [18] | M 48 | 73 | 5 | 98 | 122 | 84 | 235 | 25 | 110 | 65 | 350 – 800 | 6.1 |
| 8-271-140 | 20 (20) [25] | M 52 | 79 | 5 | 120 | 150 | 94 | 270 | 32 | 120 | 70 | 350 – 900 | 10.5 |
| 8-271-160 | 20 (22) [28] | M 56 | 85 | 5.5 | 120 | 150 | 94 | 270 | 32 | 120 | 70 | 350 – 900 | 10.7 |
| 8-271-161 | 20 (22) [28] | M 64 | 95 | 6 | 120 | 150 | 94 | 270 | 32 | 120 | 70 | 500 – 1000 | 11.6 |
| 8-271-310 | 40 (40) [50] | M 72 | 108 | 6 | 170 | 210 | 145 | 340 | 45 | 130 | 90 | 500 – 1200 | 30.6 |
| 8-271-350 | 40 (48) [50] | M 80 | 120 | 6 | 170 | 210 | 145 | 340 | 45 | 130 | 90 | 500 – 1500 | 31.9 |
| 8-271-400 | 40 (48) [50] | M 90 | 135 | 6 | 170 | 210 | 145 | 340 | 45 | 130 | 90 | 500 – 1500 | 33.9 |
Despre Yoke
YOKE este un producător taiwanez de inele și cârlige de siguranță pentru ridicare industrială, cu o experiență de 40 de ani pe piața accesoiriilor de ridicat sarcini. Strategia generală a companiei cu accent pe produse de calitate la prețuri corecte i-a asigurat poziția de lider în lumea lanțurilor și cârligelor de ridicare.
Produsele sunt testate conform reglementărilor aplicabile.
