Inel de ridicare articulat Grad 80

Inel de ridicare articulat Grad 80

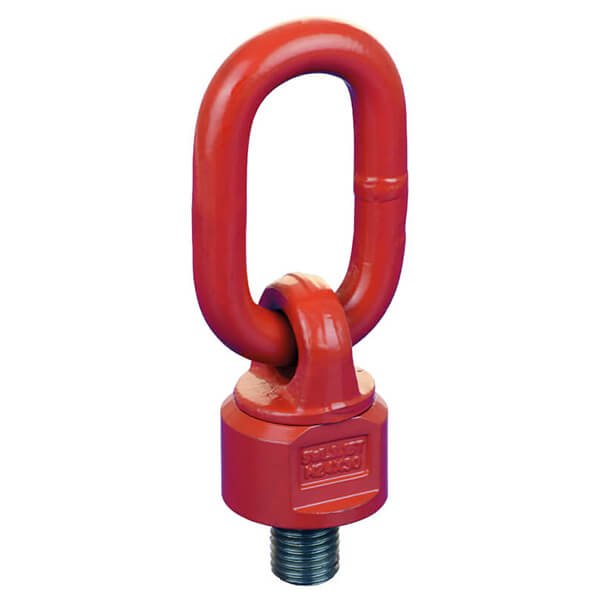

Inel de ridicare dublu articulat G80:

Grad 80.

Factor de siguranță 4 : 1.

Rotație 360 °, pivotare 180 °.

Protejat împotriva coroziunii prin acoperire cu pulbere în câmp electrostatic.

Descriere

Inel 360

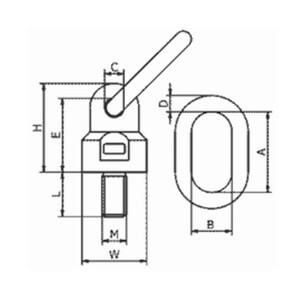

Dimensiune

[mm]

    WLL [t]      Rezistența minimă la tracțiune

[KN]

A

[mm]

B

[mm]

C

[mm]

D [mm] E

[mm]

L

[mm]

H

[mm]

W

[mm]

    Greutate

[kg / buc.]

0 ° 90 °
M 8 0,6 0,3 23.5 50 31 16 13 44 13 53 36,5 0.40
M 10 0,9 0,45 35,3 50 31 16 13 44 18 53 36,5 0,43
M 12 1 0,5 39,2 50 31 16 13 44 18 53 36,5 0,44
M 16 2 1,12 78,5 50 31 16 13 44 20 53 36,5 0,46
M 20 4 2 157,0 72 32 19 16 56 30 69 50 1,00
M 24 6,3 3,15 247,1 85 38 22 18 66 30 79 57 1.45
M 30 10,6 5,3 415,8 84 38 23.5 20 82 35 98 66,5 2,20
M 30 D 11,8 8 462,9 114 53 30 21 95 35 110 80 3,55
M 36 11,8 8 462,9 113 49 27 22 86 50 108 80 3,75
M 42 15 10 588,4 115 49 28 25,5 92 50 108 80 4,15
